Published December 31, 2016 by with 0 comment

Peresmian Mikrotik Academy on SMKN 1 Cilacap

Bismillah
Alhamdulillah pada kesempatan kali ini saya dapat posting dan membagikan beberapa ilmu tentang mikrotik, pada kesempatan kali ini saya akan bercerita tentang pengalaman ngisi pra-acara di peresmian Mikrotik Academy di SMKN 1 Cilacap, tepatnya pada waktu itu Tanggal 24 November 2016, Kami ada waktu itu kedatangan tamu dari IDN, yaitu Mas.Okky yang sekaligus beliau yang meresmikan,beliau ini adalah Mikrotik Cerficate Trainer muda.Disana Mas.Okky juga setelah peresmian beliau melanjutkan dengan seminar dengan judul Pentingnya sertifikasi internasional dalam bidang IT(kalau tidak salah seperti itu saya sudah lupa-lupa ingat), pada acara seminar tersebut Mas.Okky Bercerita pengalaman dan Motivasi untuk peserta seminar, dan motivasi ini juga mendorong kami semua untuk terus belajar mumpung masih muda, pada saat sudah selesai ketika saya telah selesai Sholat Dhuhur , saya sedang memakai sepatu, Mas.Okky datang akan menunaikan kewajiban juga, dan sebelum itu saya yang disuruh mengantar, pada kesempatan inilah saya dapat berbincang-bincang 4 mata dengan Mas.Okky secara langsung, ini sebuah kesenangang tersendiri dapat komunikasi langsung dengan Trainer. Lepas dari itu Saya pada waktu itu diberi tugas untuk ngisi didepan pada sharing session, pada waktu sharing session tersebut lah saya membagikan beberapa konfigurasi seperti juga di blog yang sederhana ini. dan pada posting kali ini saya akan membagikan juga konfigurasi yang saya bagikan pada acara tersebut kepada kalian. berikut link untuk file Presentasi saya pada waktu itu :

Sharing session Terima kasih sudah berkenan membaca postingan saya yang masih jauh dari kata semepurna, tapi semoga bermanfaat, apabila ada keselahan saya mohon maaf dan koreksinya. Jangan lupa tinggalkan jejak !


Read More
      edit
Published December 31, 2016 by with 0 comment

E-book untuk belajar WEB-design

Bismillah
Alhamdulillah pada kesempatan hari ini saya dapat sharing beberapa e-book, tapi kali ini saya akan membagikan e-book yang tidak berhubungan dengan sysAdmin ataupun networking tapi saya kan membagikan tentang web design, e-book ini saya nemu pas lagi jalan-jalan diDunia maya dan pas ketemu, jadi saya unduh niatnya untuk temenya saya yang lagi demen-demennya main web-design, tapi sekalian saja saya share disini biar semua juga dapat. oke berikut linkya



CSS

HTML

JQuerry

Angular JS

Terima kasih, semoga bermanfaat apabila ada kesalahan saya mohon maaf dan koreksinya, sekian jangan lupa jejaknya gan !
Read More
      edit
Published December 27, 2016 by with 0 comment

Inter Vlan dengan Switch multi layer

Bismilla,
 Alhamdulillah pada pertemuan hari ini saya dapat membagikan ilmu dengan saudara sekalian, pada kesempatan hari ini saya akan membagikan ilmu tentang Inter Vlan Routing dengan Switch multilayer atau yang sering dikenal dengan Router Banci Haha, karena ini pada dasarnya adalah Switch tapi memiliki dungsi Routing juga seperti Router di Layer 3 makanya disebut Router Banci. Ya Untuk konfigurasinya sendiri tidak ada bedanya dengan membangun Vlan di switch-switch lain pada Cisco. Yang Berbeda adalah saat akan mode Trunk dan Pemberian Alamat pada Vlan. Dan berikut topology untuk post kali ini :

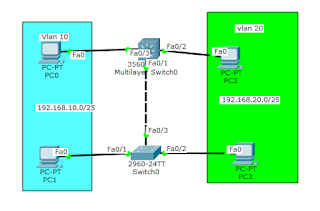

 Dari topology di atas saya berniat membuat Vlan 10 dan 20 dengan Network tiap  Vlan tertera pada gambar, topology ini saya simplekan agar mudah untuk di pahami dan mengerti. Untuk konfigurasinya, mari kita mulai
1.SW0>ena
   SW0#conf t
   SW0(config)#vlan 10
   SW0(config-vlan)#ex
   SW0(config)#vlan 20
   SW0(config-vlan)#ex
   SW0(config)#int fa0/1
   SW0(config-if)#sw mo acc
   SW0(config-if)#sw acc vlan 10
   SW0(config-if)#ex
   SW0(config)#int fa0/2
   SW0(config-if)#sw mo acc
   SW0(config-if)#sw acc vlan 20
   SW0(config-if)#ex
   SW0(config)#int fa0/3
   SW0(config-if)#sw mo trunk
   SW0(config-if)#ex
 2.MLS>ena
    MLS#conf t
    MLS(config)#vlan 10
    MLS(config-vlan)#ex
    MLS(config)#vlan 20
    MLS(config-vlan)#ex
    MLS(config)#int fa0/1
    MLS(config-if)#sw trunk encapsulation dot1q
    MLS(config-if)#sw mo trunk
    MLS(config-if)#exit
    MLS(config)#int fa0/3
    MLS(config-if)#sw mo acc
    MLS(config-if)#sw acc vlan 10
    MLS(config-if)#ex
    MLS(config)#int fa0/2
    MLS(config-if)#sw mo acc
    MLS(config-if)#sw acc vlan 20
    MLS(config-if)#ex
    MLS(config)#int vlan 10
    MLS(config-if)#ip address 192.168.10.1 255.255.255.128
    MLS(config-if)#ex    MLS(config)#int vlan 20
    MLS(config-if)#ip address 192.168.20.1 255.255.255.128
    MLS(config-if)#ex    MLS(config)#ip routing (comand ini untuk mengaktifkan fungsi routing seperti pada layer 3)
3.Beri alamat tiap PC dengan IP ke-2 dan ke-3, untuk Gateway IP awal sesuai Network.
4.Test dengan ping Antar beda vlan. jika reply berarti konfigurasi anda sudah benar

Sekian untuk ilmu yang saya bagikan semoga bermanfaat, apabila ada kesalahan saya mohon maaf dan koreksinya, ingat "Pantang pulang sebelum Ping Reply" haha semangat gan !!!

Terima kasih

Read More
      edit
Published December 24, 2016 by with 0 comment

Router on Stick (Cisco)

Bismillah
 alhamdulillah hari ini saya mendapatkan banyak waktu untuk sharing ilmu, karena hari ini saya baru libur walau libur sekolah sudah dimulai lama tapi ada training MTCNA untuk kaka kelas XII, dan saya di suruh ikutan sambil ngerjain soal LKS Kab.Semarang jadi baru hari ini dan kemaren dimulai liburnya, oalah malah curhat. Langsung saja sebenernya hari ini saya akan membagikan sedikit materi berhubungan dengan kemarin yaitu VLAN dan Trunking VLAN, pengertian secara singkat dari dari Router on Stick adalah teknik untuk menghubungkan antar VLAN agar bisa saling berkominukasi. Untuk Menjalankan teknik ini dibutuhkan satu perangkat Layer 3 yaitu Router atau Switch multilayer. Tapi ada kekurangannya yaitu bisa terjadi collision domain karena menggunakan satu interface. Pada teknik ini ada 2 protokol Trunking yaitu :ISL dan IEEE 802.11Q.

Berikut Topploginya :




 dari Topologi di atas yang harus kita buat dan konfigurasikan yaitu mebuat VLAN dan Trunking VLAN.
1.SW0>en
   SW0#conf t
   SW0(config)#vlan 10
   SW0(config-vlan)#vlan 20
   SW0(config-vlan)#ex
   SW0(config)#int fa0/2
   SW0(config-if)#sw mo acc
   SW0(config-if)# sw acc vlan 10
   SW0(config-if)#ex

   SW0(config)#int fa0/3
   SW0(config-if)#sw mo acc
   SW0(config-if)# sw acc vlan 20
   SW0(config-if)#ex
   SW0(config)#int fa0/1
   SW0(config-if)#sw mo trunk
   SW0(config-ig)#ex
   SW0(config)#int fa0/4
   SW0(config-if)#sw mo trunk
   SW0(config-if)#ex

2.SW1>en
   SW1#conf t
   SW1(config)#vlan 10
   SW1(config-vlan)#vlan 20
   SW1(config-vlan)#ex
   SW1(config)#int fa0/2
   SW1(config-if)#sw mo acc
   SW1(config-if)# sw acc vlan 10
   SW1(config-if)#ex
   SW1(config)#int fa0/3
   SW1(config-if)#sw mo acc
   SW1(config-if)# sw acc vlan 20
   SW1(config-if)#ex
   SW1(config)#int fa0/1
   SW1(config-if)#sw mo trunk
   SW1(config-ig)#ex
   SW0(config)#
3.Pada tahap diatas berarti telah selesai settingan VLAN dan Trunking VLANnya sekarang kita setting agar antar VLAN dapat saling berkomunikasi, yaitu dengan Router on Stick.
  Router>ena
  Router#conf t
  Router(config)#int Gig0/0
  Router(config-if)#no shutdown (untuk menghidupkan interface)
  Router(config-if)#ex
  Router(config)#int gig0/0.10
  Router(config-subif)#encapsulation dot1Q 10
  Router(config-subif)#ip adddress 192.168.10.1 255.255.255.128
  Router(config-subif)#ex
  Router(config)#

  Router(config)#int gig0/0.20
  Router(config-subif)#encapsulation dot1Q 20
  Router(config-subif)#ip adddress 192.168.20.1 255.255.255.128
  Router(config-subif)#ex
  Router(config)#
4.Pada tahap ini kita telah sukses langkah selanjutnya adalah kita memberi alamat pada masing-masing PC dengan alamat selain alamat pada router dengan gateway Alamat pada router.
5.Test dengan Ping antar PC yang berbeda  VLAN, kalau reply berarti config anda sukses

  begitulah sedikit konfigurasi dari saya apabila ada kesalahan saya minta koreksinya, dan apabila ada kebingungan silahkan komentar dibawah ini .


Read More
      edit
Published December 11, 2016 by with 0 comment

VIRTUAL LAN (VLAN)

Bismillah
 posting kali ini saya akan membagikan tentang cara membuat Vlan, saya kira saya sudah mebagikannya jadi saya langsung posting trungking Vlan dan ternyata belum tak posting jadoi segera saya posting berikut penejelasan tentang Vlan :

Virtual LAN (VLAN) : membagi satu broadcast domain menjadi beberapa broadcast domain, sehingga dalam satu switch bisa terdiri dari beberapa network. Host yang berbeda VLAN tidak akan tersambung sehingga meningkatkan security jaringan. VLAN merupakan fasilitas yang dimiliki managable switch.  Pada unmanagable switch port-port nya hanya dapat digunakan untuk koneksi network yang sama sehingga tidak mendukung fasilitas VLAN.

Untuk konfigurasinya dapat  di lihat di bawah

Langkah-langkah konfig VLAN adalah sebagai berikut :
1.      Berpindah mode, dari mode user ke mode previllage, dari previllege ke mode config
Switch > enable
Switch # conf t
Switch (config) #
2.      Tentukan nomer VLAN (bebas pilih angka untuk nomer VLAN antara 2 s.d. 1000), kemudian beri nama VLAN (bila perlu)
Switch (config) # vlan 10
Switch (config-vlan) # name BengkelTKJ            (catatan : BengkelTKJ tanpa spasi)
Switch (config-vlan) # vlan 172
Switch (config-vlan) # name Lab6                       (catatan : Lab6 tanpa spasi)
3.      Atur mode interface satu per satu sesuai dengan akses VLAN nya (perhatikan gambar).

Switch (config-vlan) # exit

Switch (config) # int fa0/1
Switch (config-if) # sw mo acc
Switch (config-if) # sw acc vlan 10
Switch (config-if) # int fa0/2
Switch (config-if) # sw mo acc
Switch (config-if) # sw acc vlan 10

Switch (config-if) # int fa0/3
Switch (config-if) # sw mo acc
Switch (config-if) # sw acc vlan 172

Switch (config-if) # int fa0/4
Switch (config-if) # sw mo acc
Switch (config-if) # sw acc vlan 172
4.      Lihat konfigurasi VLAN yang telah dibuat
Switch (config-if) # do show vlan
5.      Beri alamat IP pada host (end-device)
Tidak ada ketentuan khusus memberi alamat IP host. Lihat gambar.
6.      Lakukan pengujian dengan ping
Ping dari Laptop1 ke Laptop2 dan sebaliknya.
Ping dari PC1 ke PC2 dan sebaliknya.

ilmu Ini saya dapat dari guru saya, dan saya ingin membagikannya kepada teman-teman agar dapat paham juga tentang Vlan.

Semoga bermanfaat dan apabila ada salah saya mohon koreksinya
dan ini file pka bagi yang mau belajar

Pka
Read More
      edit
Published December 11, 2016 by with 0 comment

TRUNKING VLAN

Bismillah
  Alhamdulillah pada kesempatan ini saya dapat membagikan lagi setelah beberapa menit yang lalu saya membagikan tentang dhcp server, kali ini saya akan membagikan tentang Trungking VLAN, Trungking Vlan ini berfungsi menghubungkan Vlan yang masih satu ID tapi Berbeda Switch yang terdiri dari Beberapa Vlan, Trungking Vlan yang akan saya bagikan ini ada di Cisco, jika diantara saudara ada yang belum bisa cara membuat Vlan dapat cari artikel nya di sini

agar tidak terlalu banyak tulisan juga saya masih cetek ilmunya,

Berikut Konfigurasinya :


1.      Switch Lantai 1 (switch bawah)
Switch (config) # vlan 10
Switch (config) # name Bengkel
Switch (config) # vlan 20
Switch (config) # name lab6
Switch (config) # exit
Switch (config) # int fa0/1
Switch (config) # sw mo acc
Switch (config) # sw acc vlan 10
Switch (config) # int fa0/2
Switch (config) # sw mo acc
Switch (config) # sw acc vlan 10
Switch (config) # int fa0/3
Switch (config) # sw mo acc
Switch (config) # sw acc vlan 20
Switch (config) # int fa0/4
Switch (config) # sw mo acc
Switch (config) # sw acc vlan 20

Switch (config) # int fa0/10
Switch (config) # sw mo trunk
2.      Switch Lantai 2 (switch atas)

Switch (config) # vlan 10
Switch (config) # name Bengkel
Switch (config) # vlan 20
Switch (config) # name lab6
Switch (config) # exit
Switch (config) # int fa0/1
Switch (config) # sw mo acc
Switch (config) # sw acc vlan 10
Switch (config) # int fa0/2
Switch (config) # sw mo acc
Switch (config) # sw acc vlan 10
Switch (config) # int fa0/3
Switch (config) # sw mo acc
Switch (config) # sw acc vlan 20
Switch (config) # int fa0/4
Switch (config) # sw mo acc
Switch (config) # sw acc vlan 20

Switch (config) # int fa0/10
Switch (config) # sw mo trunk

3.      Pengujian
a.       Beri alamat IP masing-masing end-device
b.      Ping antar end-device yang masih dalam satu vlan.

s  Sekian semoga bermanfaat, apabila ada kesalahan mohon koreksinya
